东风小多利卡摆臂式垃圾车
东风小多利卡摆臂式垃圾车技术参数
产品名称：摆臂式垃圾车外形尺寸(mm)：5995×2000×2910
底盘型号：EQ1075SJ3CDF货厢尺寸(mm)：××
总 质 量(kg)：7360接近/离去角(°)：27.7/13
额定质量(kg)：3280前悬/后悬(mm)：1055/1632
整备质量(kg)：3950车速(km/h)：110
排放标准：国六
东风小多利卡摆臂式垃圾车底盘参数
底盘型号：EQ1075SJ3CDF燃料种类：柴油
轴　　数：2前 轮 距(mm)：1525,1519
轴　　距(mm)：2700,2950,3308后 轮 距(mm)：1498,1516,1586,1670
驾驶室乘人数：2弹簧片数：6/6+5,3/3+3
轮 胎 数：6轴　　荷：2640/4720
轮胎规格：7.00R16
整车说明：1、该车仅选用3308mm轴距。2、防护材料:Q235B碳钢,连接方式:左右侧面防护均采用焊接连接,后防护由专用装置替代,离地高度为(mm):400。3、ABS型号/厂家:ABS/ASR-12V-4S/4M/襄阳东风隆诚机械有限责任公司。4、发动机型号与油耗值对应关系为(L/100km):D20TCIF1/16.2,YCY24140-60/16.2,CA4DB1-11E6/16.2,ZD30D16-6N/16.2,CY4BK461/16.2,CY4BK161/16.2,Q23-115E60/16.3,H20-120E60/16.3。5、专用装置:摆臂机构,主要用于城镇环卫垃圾的收集与运输。6、随底盘选装驾驶室。
东风小多利卡摆臂式垃圾车发动机参数
发动机型号发动机生产企业排量(ml)功率(kw)
D20TCIF1
YCY24140-60
CA4DB1-11E6
ZD30D16-6N
CY4BK461
CY4BK161
Q23-115E60
H20-120E60
CA4DB1-13E6
Q28-130E60		昆明云内动力股份有限公司
广西玉柴机器股份有限公司
中国第1汽车集团有限公司
东风轻型发动机有限公司
东风朝阳朝柴动力有限公司
东风朝阳朝柴动力有限公司
安徽全柴动力股份有限公司
安徽全柴动力股份有限公司
中国第1汽车集团有限公司
安徽全柴动力股份有限公司		1999
2360
2207
2953
3707
3856
2300
2000
2207
2800		93/126
103/140
81/110
120/163
95/129
105/142
85/115
90/122
95/129
96/130
东风小多利卡摆臂式垃圾车图片

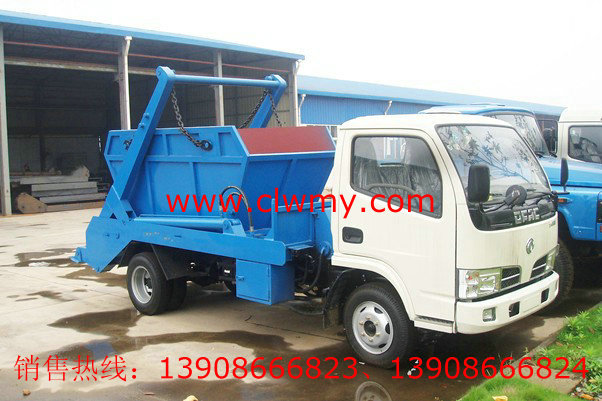

东风小多利卡5吨摆臂式垃圾车

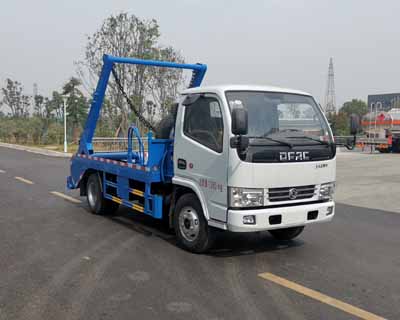

东风小多利卡摆臂垃圾车

摆臂式垃圾车适用全国通用垃圾斗，带自卸功能，液压操作，垃圾斗可自吊上吊下。该车的特点是货斗与车体分开，能实现一台车与多个货斗联合作业，循环运输，充分提高了车辆的运输能力，特别适用于短途运输，如环卫部门对城镇垃圾的清理、运输等。

东风小多利卡摆臂式垃圾车底盘配置：

采用东风公司原厂底盘，国六排放标准，3308轴距，1730单排，CY4BK461发动机，131马力，万里扬5档变速箱，700R16轮胎，188双层大梁，1.8/3.5前后桥，空调，电动窗，中控锁，多功能方向盘，定速巡航，日间行车灯，动转，ABS，断气刹，排气制动。

摆臂式垃圾车的主要结构：

一)：自卸机构由钢板组成箱形结构组焊而成，主要功能是由多路阀操纵油罐驱动摆臂绕轴作旋转运动，其旋转角度为145°，由此可提升重物(如料斗)，以及对料斗作倾翻运动。
二)：料斗当散装物料装入料斗后，挂上两端吊链，由旋转即可将料斗吊上车箱，卸料时由摆臂旋转吊离车箱，落地后取下一端吊链即可向反向卸料，其作业倾翻角度可达86度以上。

三)：液压系统由取力器、油泵、手动多路换向阀、单向液压锁、平衡阀、油管、油箱等组成。整个系统由汽车变速箱、取力器提供动力，手动多路阀操作支腿油缸、摆臂油缸作伸缩运动。本系统油泵排油量大小可由手动油门在车下作调控，手动换向阀手柄控制阀杆行程从而控制油缸活塞杆运动速度，系统压力可由安全溢流阀设定(调节)，系统超过设定压力将由安全溢流阀溢流
